Harwil Durchflussmesser T-Stück

Dieser Durchflussmesser sorgt dafür, dass die Umwälzpumpe ausreichend Wasser zur Heizung fördert, um eine Überhitzungsgefahr zu vermeiden. Bei ausreichendem Durchfluss haftet der Magnet am Detektorstab und die Durchflussinformationen werden an das Steuerungssystem gesendet.

Dieser Durchflussmesser ist insbesondere bei bestimmten Sundance Spas und Jacuzzi-Modellen installiert:

• Sundance Spas 850/880 Maxxus, Optima, Cameo, Majesta, Altamar und Marin Serie zwischen 06/1999 und 2015, 880 Aspen zwischen 2012 und 2015, 850/880 Capri mit 1 Pumpe zwischen 2001 und 2015
• Jacuzzi Serie J-300 seit 2002

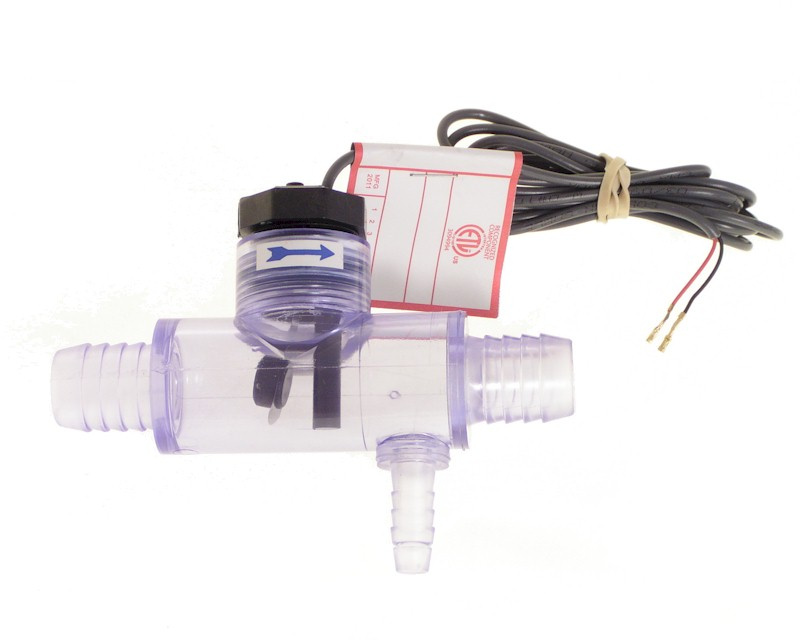

Er ist mit einem ca. 1 Meter langen Kabel ausgestattet, das direkt an die Hauptplatine angeschlossen wird (siehe Foto 1).

Ein zwei- oder drei-poliger Verbinder kann separat erworben werden.

Die durchsichtige Kunststoffmuffe hat geriffelte Ansatzstücke. Derselbe Durchflussmesser ist auch gerade erhältlich.

Wir können Ihnen den Durchflussmesserallein ohne sein transparentes T-Stück derzeit nicht anbieten. Wir bieten andere Detektoren von Harwil an, die die gleiche Teilenummer haben, jaber sie haben die Größen "Medium" und "Large" (siehe Abmessungen) und daher nicht mit dem T-Stück kompatibel sind.

Abmessungen
Länge: 124 mm
Maximale Höhe: 98 mm

Abmessungen des Durchflussmessers

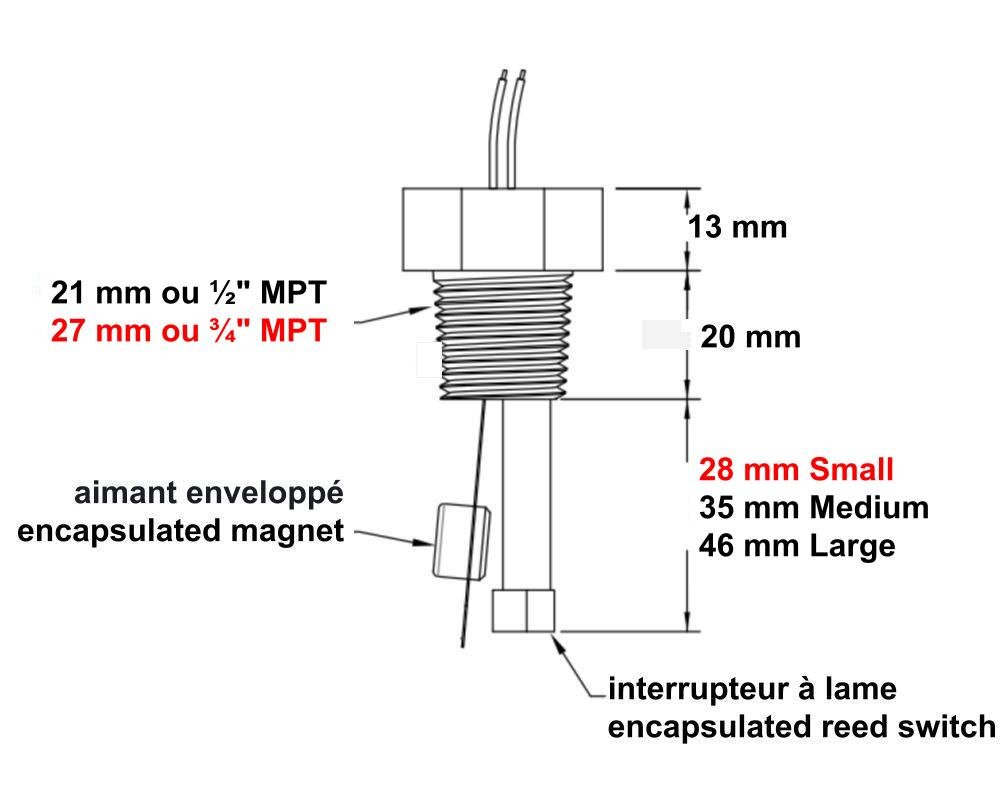

Siehe Zeichnung, Größe Small, in rot
Gewindedurchmesser: 27 mm
Stablänge: 28 mm

Anschlussschläuche

• 3/4" M+, für zwei flexible Schläuche von 3/4 Zoll
• 3/8" M+, für einen flexiblen Schlauch von 3/8 Zoll

Teilenummern
Sundance Spas und Jacuzzi: 6560-860 oder 26-455-1002 (ersetzt 6560-858)
Harwil: Q12DSC2-SUN860
Alte Teilenummern: SD2560-040, Q-12DS-CS-MK/SUN860, Q12DSC2/SUN860
