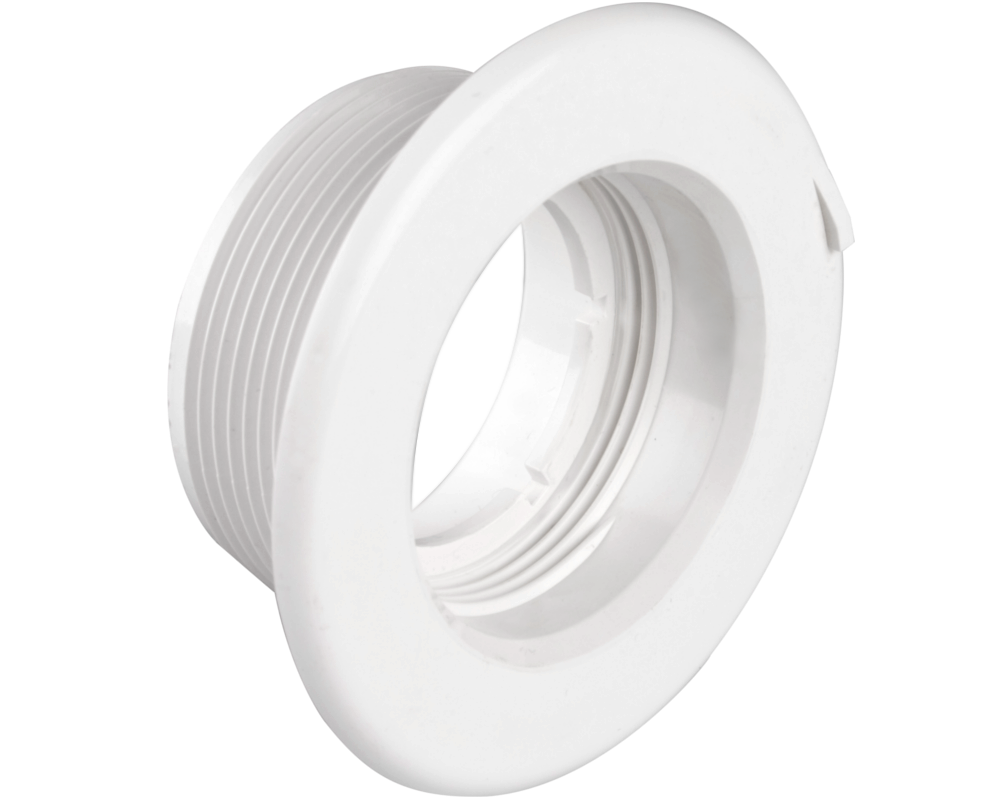

HydroAir Slimline Wanddurchführung

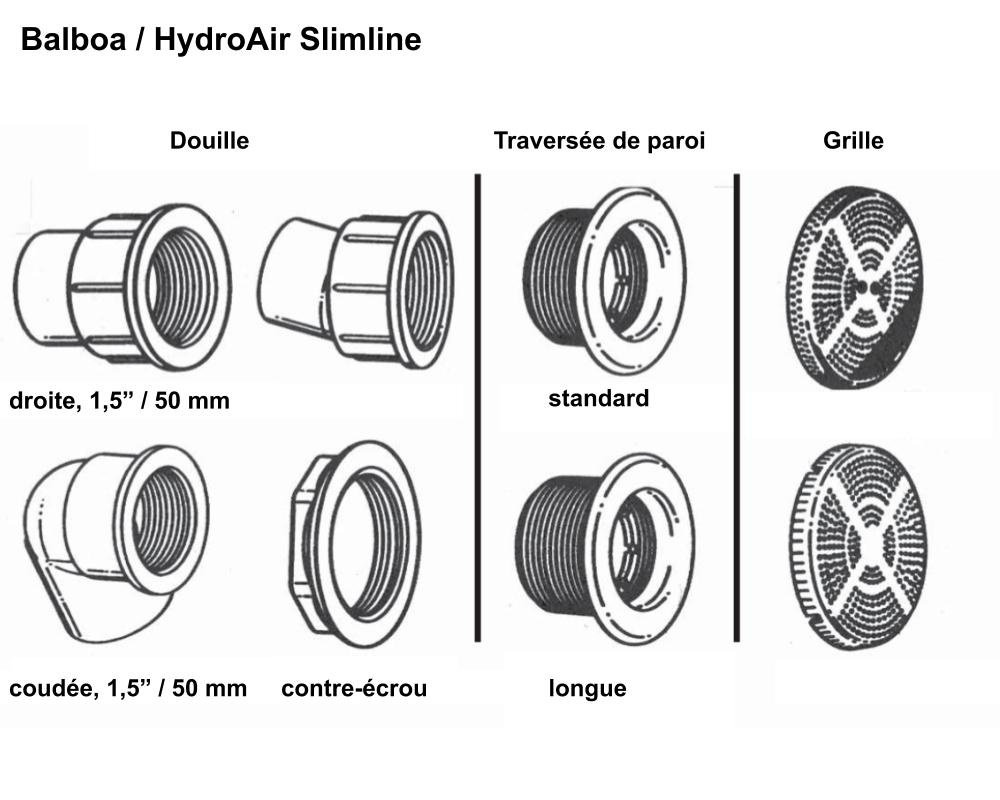

Diese Wanddurchführung ist Teil des Balboa HydroAir Slimline-Kits und ermöglicht das Anbringen des Gitter für den Saugstopfen.

Sie ist in Standard- und Langversion erhältlich, abhängig von Ihrer Installation. Mit ihrem sehr dünnen Kragen passt sich die lange Version gut an Holz-Spas an. Die kurze Version eignet sich für Spas mit bis zu 15 mm dicken Wänden

.

Es wird in eine gerade (1,5 Zoll / 50 mm) oder Winkel- (1,5 Zoll / 50 mm) Fassung eingeschraubt. Die lange Version kann auch in eine einfache Mutter eingeschraubt werden zum direkten Anschluss an einen ( starren oder flexiblen 1,5-Zoll-Schlauch).

Dieses Teil kann mit einer anderen Wanddurchführung der Marke HydroAir mit Kragen und dicker verwechselt werden. Die beiden Modelle sind nicht miteinander kompatibel.

Einbau
Zur Abdichtung empfehlen wir zusätzlich eine Dichtung und Silikon zu verwenden. Die Dichtung und das Silikon werden an der Innenseite des Spas angebracht. Wenn Sie eine Fassung mit Gewinde verwenden, geben Sie auch etwas Silikon in den Gewindegang.

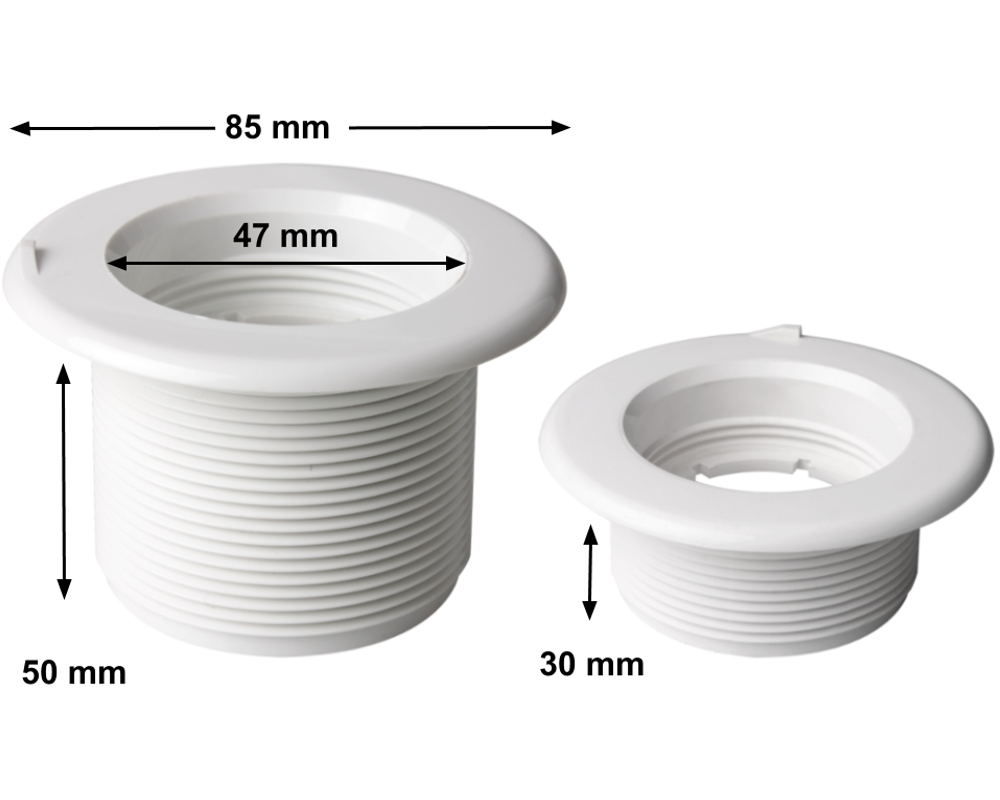

Abmessungen
Bohrdurchmesser (außerhalb des Schraubgewindes): 60 mm
Maximale Wandstärke: ca. 20 mm bei der Standardausführung, 40 mm bei der langen Ausführung
Frontdurchmesser außen: 85 mm
Frontdurchmesser innen: 47 mm
Gesamthöhe inkl. Kragen (Standardversion): 34 mm
Gesamthöhe inkl. Kragen (lange Version): 54 mm

Teilenummern Balboa HydroAir
Standardversion: 30-6908, 10-6908
Lange Version: 30-6903, 10-6903
