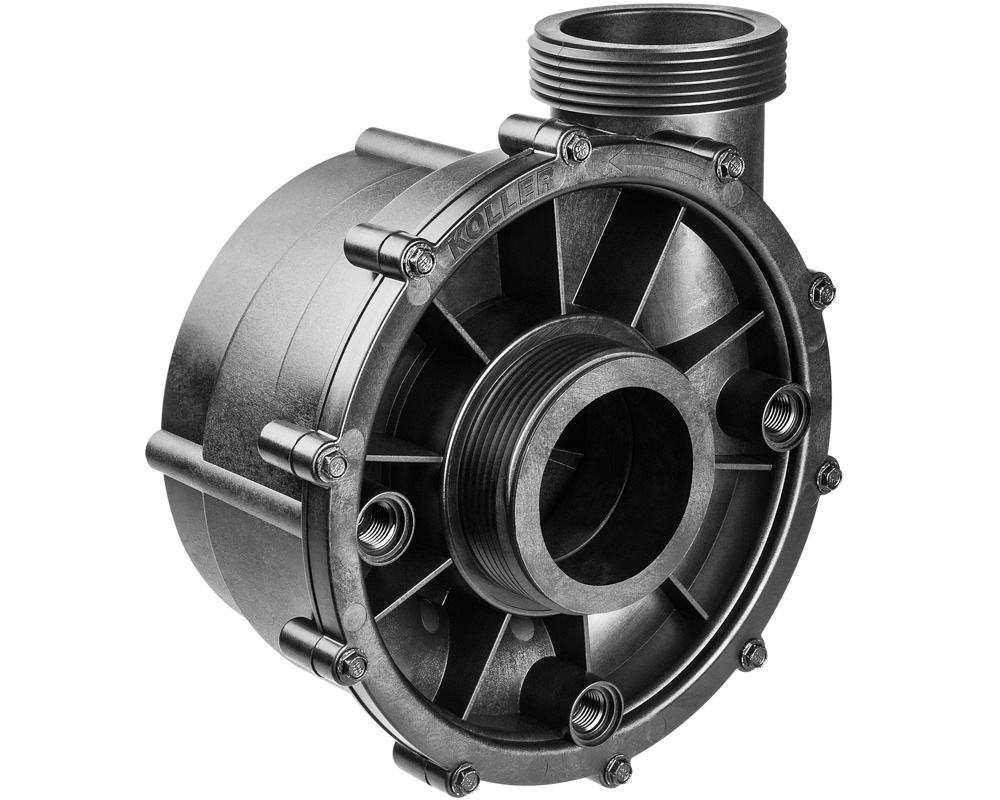

Kopf für Koller Massagepumpen Serie 240
Dieser Pumpenkopf ist mit Koller einstufige und zweistufige Massagepumpen kompatibel. Es ist ein Ganzkörper, mit Spirale, Laufrad, Gleitringdichtung, Flansch und Flanschdichtung. Der Ablassstopfen ist separat erhältlich.
Er ist mit einer Auswahl von drei Laufräden unterschiedlicher Größe erhältlich, genannt 2HP, 2,5HP und 3HP.
Um das Modell des Pumpenkopfes zu bestimmen, notieren Sie sich einfach die Referenznummer, die auf dem Motor der Pumpe steht, und beziehen Sie sich auf die folgende Tabelle:
| Referenznummer der Pumpe | Modell des Laufrads | Referenznummer des Pumpengehaüse |
| 240 4631A einstufig | 2HP - 110 mm | 4631-1N |
| 240 4632A einstufig | 2,5HP - 116 mm | 4631-2N |
| 240 4633A einstufig | 3HP - 122 mm | 4631-3N |
| 240 4641A zweistufig | 2HP - 110 mm | 4631-1N |
| 240 4642A zweistufig | 2,5HP - 116 mm | 4631-2N |
| 240 4643A zweistufig | 3HP - 122 mm | 4631-3N |
Abmessungen
Diagonaler Mittenabstand der Befestigungspunkte zum Motor: 155 mm
Breite: 205 mm
Höhe: 215 mm
Anschlüsse
Rücklauf und Ansaugung: männliches Gewindeansatzstück mit Außendurchmesser von 78 mm
Dieser Pumpenkopf wird normalerweise an einen 2-Zoll-Schlauch angeschlossen
Teilenummern
4631-1N : 2HP
4631-2N : 2,5HP
4631-3N : 3HP
