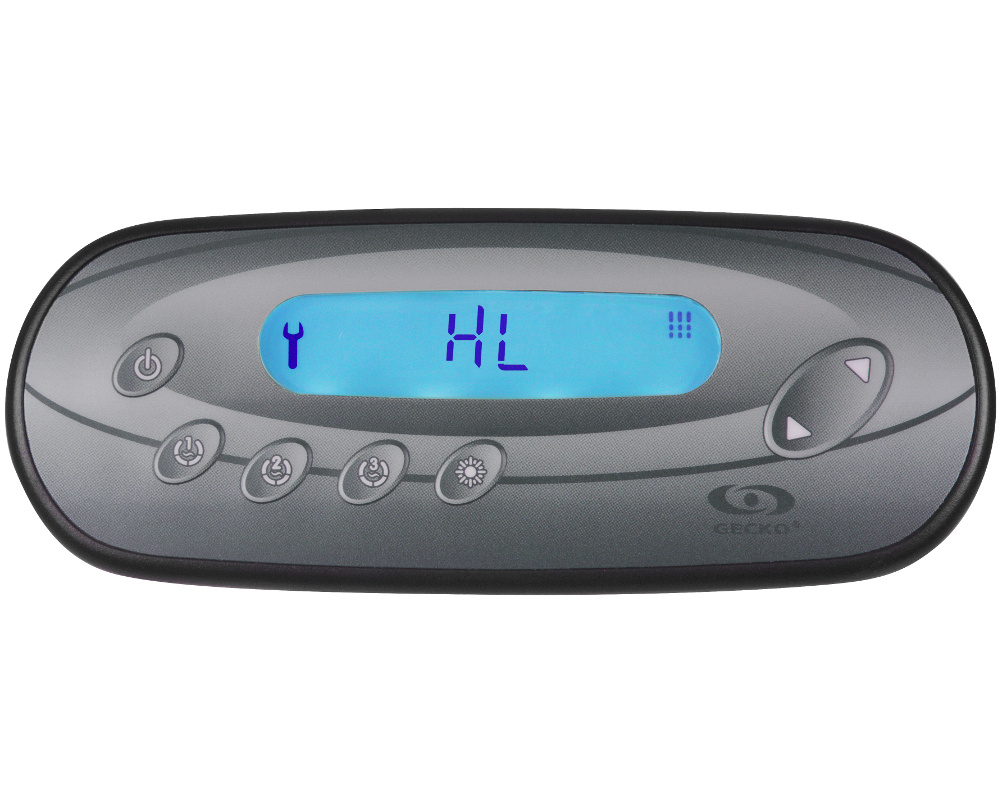

Was bedeutet die Fehlermeldung auf meiner Gecko-Bedienfeld?
Auf Ihrer Bedienfeld der Marke Gecko erscheint eine Fehlermeldung und Sie verstehen die Bedeutung nicht? Hier sind die wichtigsten Meldungen, die Sie je nach Steuerungssystem finden können, um das Problem zu beheben.
Beachten Sie, dass die Fehlermeldungen je nach Modell des in Ihrem Whirlpool installierten Steuersystems variieren. Diese Liste entwickelt sich weiter und alle Nachrichten werden dort möglicherweise nicht aufgelistet. Zögern Sie nicht, die Gebrauchsanweisung des Herstellers zu lesen und uns bei jeder Anfrage zu kontaktieren.
Je nach Spa Pack-Konfiguration wird möglicherweise ein Bestätigungscode gefordert, um die Einstellungen zu ändern (in.k500 und in.k800) oder für die Veränderung der LL-Konfiguration gefordert (in.k1000 und in.k1001). Dieser Code ist: "5555".
Steuersysteme in.xm und in.xm2
Wenn ein Fehlercode erkannt wird, werden die Geräteidentifikation und der Fehlercode abwechselnd angezeigt. Wenn mehr als ein Fehler erkannt wird, wird der mit der höchsten Priorität angezeigt. Wenn auf mehreren Geräten Probleme erkannt werden, sind die Prioritäten wie folgt:
1. Fehler vom Typ "SP" für das Spa Pack oder Steuersystem
2. Fehler vom Typ "RH" für die Fernheizung
3. Fehler vom Typ "P1", "P2" usw. für 230-V-Geräte und Zubehör, wie z. B. Pumpen
4. Alle anderen Fehler
Fehlermeldung |
Bedeutung |
Lösung |
SP - Hr |
Ein Hardwarefehler im internen Gehäuse wurde erkannt. |
Starten Sie das System neu und starten und stoppen Sie dann alle Pumpen und die Turbine. Wenn der Fehler erneut auftritt, ersetzen Sie das Steuergerät. |
SP - IN |
Die Versorgungsspannung ist zu niedrig. |
Lassen Sie die Qualität der Stromleitungen von einem zugelassenen Elektriker prüfen und prüfen Sie, ob die Anschlüsse der Eingangsklemmen ordnungsgemäß ausgeführt sind. |
SP - Br |
Der Nennstrom des ausgewählten Eingangs ist kleiner als die Summe der Ströme aller Pumpen. |
Erhöhen Sie den Nennstrom des Steuergeräts und die Einstellung des Leistungsschalters. Vergrößern Sie den Leistungsschalter sowie die Kabel des Herstellers oder verringern Sie die Größe der Pumpe. SP-Br wird nicht als Fehler betrachtet, daher erscheint das Service-Symbol nicht auf dem Display. Obwohl SP-Br als Warnung zu verstehen ist, ist es unmöglich, die Heizung und andere Zubehörteile zu aktivieren, wenn der verfügbare Strom nicht ausreicht. |
SP - F1 |
Sicherung F1 im Steuergerät ist durchgebrannt. Diese Sicherung befindet sich normalerweise am Gebläse, der Umwälzpumpe und/oder dem Glasfaserkreis. |
Ersetzen Sie die Sicherung F1 durch eine Sicherung der gleichen Stärke (SC-20, SC-25 usw.). |
SP - F2 |
Sicherung F2 im Steuergerät ist durchgebrannt. Dies ist die Schaltung für Pumpe 2, Pumpe 3 und/oder ein 1100-W-Gebläse. |
Ersetzen Sie die Sicherung F2 durch eine Sicherung der gleichen Stärke (SC-20, SC-25 usw.). |
SP - F3 |
Sicherung F3 im Steuergerät ist durchgebrannt. Kreislauf der Massagenpumpe Nr. 1 |
Ersetzen Sie die Sicherung F3 durch eine Sicherung der gleichen Stärke (SC-20, SC-25 usw.). |
SP - OT |
Die Temperatur innerhalb der Whirlpool-Verkleidung ist zu hoch, was zu einem internen Temperaturanstieg des Steuergeräts über den normalen Grenzen führt. |
Entfernen Sie die Whirlpool-Verkleidung und lassen Sie das System abkühlen. |
SP - OH und Temp. > 44 °C |
Das System erkennt eine Wassertemperatur über 44 °C |
Entfernen Sie den Whirlpool-Schutz (Abdeckung, Haube usw.) und lassen Sie das Wasser abkühlen. |
Fr - Er |
Die Eingangsfrequenz (50/60 Hz) ist ungewöhnlich. |
War dieser Fehler seit dem ersten Einschalten des in.xm2 vorhanden? Lassen Sie in diesem Fall die Netzspannung von einer Elektrofachkraft prüfen. |
RH - HR |
Es wurde ein in.therm-Hardwarefehler erkannt (betrifft nur die elektronische Schaltung). |
Lösen Sie den Hauptleistungsschalter aus und setzen Sie ihn zurück. Stellen Sie sicher, dass die Heizung neu startet, indem Sie den Sollwert ändern und jeden Ausgang (Pumpen) starten und stoppen. Wenn das Problem weiterhin besteht, ersetzen Sie die in.therm. |
rH - nH |
Dieser Fehler tritt auf, wenn die in.therm versucht, das Wasser zu erwärmen, aber keinen Temperaturanstieg feststellt. |
Prüfen Sie, ob die in.therm richtig angeschlossen ist (es sollte ein Klicken zu hören sein). |
rH - nF |
Dieser Code wird angezeigt, wenn die in.therm einen Zustand "kein Durchfluss" erkennt. |
Stellen Sie sicher, dass die Ventile geöffnet sind und der Wasserstand hoch genug ist. |
rH - HL |
Der Überhitzungsschaltkreis des Geräts wurde ausgelöst. |
Es gibt 2 mögliche Ursachen: |
rH - NC |
Es besteht ein Kommunikationsproblem zwischen dem Steuergerät und der in.therm. |
Stellen Sie sicher, dass die Heizungskabel richtig angeschlossen sind und dass keine Stifte an den Kabelsteckern beschädigt sind. Besteht das Problem weiterhin, muss das Gehäuse oder die in.therm ausgetauscht werden (beide Geräte müssen eingeschickt werden, um herauszufinden, welches der beiden defekt ist). |
RH - PR |
Das System erkennt ein Problem mit dem Regelungssensor. |
Diese Meldung wird gelöscht, wenn die Bedingung, die diesen Fehler ausgelöst hat, nicht mehr vorhanden ist: Lösen Sie den Leistungsschalter aus und setzen Sie ihn zurück. Wenn das Problem weiterhin besteht, ersetzen Sie die in.therm. |
rH - Id |
Das System erkennt keine Übereinstimmung zwischen dem Steuergerät und der in.therm. |
Die nordamerikanische Version des in.xm-Steuergeräts kann nur an die nordamerikanische Version der in.therm-Heizung angeschlossen werden. Das gleiche gilt für die europäische Version jedes Geräts. Die Meldung RH-ID zeigt an, dass eine europäische Version der in.therm (in.therm CE) an eine nordamerikanische Version des Steuergeräts (in.xm / xm2 UL) angeschlossen wurde oder umgekehrt. Abhilfe: Tauschen Sie die in.therm oder das Steuergerät gegen die entsprechende Version aus. |
P1 - Er |
Das System hat beim Ein- oder Ausschalten von Pumpe 1 keine Stromänderung erkannt. |
Stellen Sie sicher, dass Pumpe 1 richtig angeschlossen ist (Sie sollten ein Klicken hören, wenn Sie es richtig gemacht haben). |
P2 - Er |
Das System hat beim Ein- oder Ausschalten von Pumpe 2 keine Stromänderung erkannt. |
Stellen Sie sicher, dass Pumpe 2 richtig angeschlossen ist. |
P3 - Er P4 - Er P5 - Er |
Das System hat beim Ein- oder Ausschalten von Pumpe 3, Pumpe 4 oder Pumpe 5 keine Stromänderung erkannt. |
Vergewissern Sie sich, dass die Pumpe richtig angeschlossen ist. |
CP - Er |
Das System hat beim Ein- oder Ausschalten der Pumpe keine Stromänderung erkannt. |
Stellen Sie sicher, dass die Umwälzpumpe richtig angeschlossen ist. |
BL - Er |
Das System hat beim Ein- oder Ausschalten des Laufrads keine Stromänderung erkannt. |
Vergewissern Sie sich, dass das Laufrad richtig angeschlossen ist. |
Fn - Er |
Das System hat beim Ein- oder Ausschalten des Lüfters keine Stromänderung festgestellt. |
Stellen Sie sicher, dass der Lüfter richtig angeschlossen ist. |
Sr - Er |
Lernfehler des Systems. |
Wenn eine interne Option geändert wird, muss das System die jedem Ausgang/jeder Last zugeordneten Ströme lernen. Während dieses Lernmodus muss das an Di angeschlossene Gerät (direkter Ausgang, kein Relais) getrennt werden, WENN ES MEHR ALS 0,4 A VERLANGT. Andernfalls erkennt das System einen SC-Fehlercode. |
AO - H in.xm2 |
Die Innentemperatur des in.xm2 ist > 90 °C. |
Zu diesem Zeitpunkt ist nur die Lichtausgabe deaktiviert. Wenn jedoch die Innentemperatur des in.xm2 über 100 °C steigt, werden alle Ausgänge deaktiviert. |
Hr in.xm2 |
Es wurde ein Fehler im internen Elektronikmaterial der in.therm oder in.xm2 erkannt. |
Gießen Sie kaltes Wasser in den Whirlpool und lassen Sie die Heizung abkühlen. Trennen Sie das/die an Ausgang OUT8 angeschlossene(n) Gerät(e) (direkter Ausgang, kein Relais) und setzen Sie das Pack des Whirlpools zurück, indem Sie den Leistungsschalter auslösen und dann zurücksetzen. |
FL - O in.xm2 |
Tritt auf, wenn die in.therm keinen Wasserdurchfluss erkennt. Das in.xm2 versucht dann alle 15 Minuten einen Wasserdurchfluss zu erkennen. |
Stellen Sie sicher, dass die mit der Heizung verbundene Pumpe (Pumpe Nr. 1 oder Umwälzpumpe) läuft. Überprüfen und reinigen Sie die Filter. Stellen Sie sicher, dass die Wasserventile geöffnet sind. Stellen Sie sicher, dass keine Lufteinschlüsse vorhanden sind (oder dass keine Gegenstände den Wasserdurchtritt im in.therm-Kanal behindern). |
Steuerungssysteme in.xe, in.yj, in.ye und in.yt
Der Fehlercode und die Wassertemperatur werden abwechselnd auf dem Tastaturbildschirm angezeigt. Die folgenden Fehlermeldungen werden auf den LCD- und LED-Bedienteilen angezeigt. Wenn Sie über eine Farbserien-Tastatur verfügen, finden Sie in Ihrem Benutzerhandbuch (Techbook) weitere Informationen zu Fehlermeldungen.
Fehlermeldung |
Bedeutung |
Lösung |
Hr |
Ein interner Hardwarefehler des Steuergeräts wurde erkannt. |
Starten Sie das System neu und starten und stoppen Sie dann alle Pumpen und das Laufrad. Wenn der Fehler erneut auftritt, ersetzen Sie das Steuerungssystem. |
UPL |
Keine interne Konfiguration im Steuerungssystem. |
Bitte fügen Sie ein gültiges in.stik ein, um die voreingestellten Konfigurationen in die Steuereinheit zu programmieren. Ohne sie kann das System nicht funktionieren. |
AOH |
Die Temperatur in der Whirlpoolverkleidung ist zu hoch und führt dazu, dass die Innentemperatur des Steuersystems über die normalen Grenzen ansteigt. |
Entfernen Sie die Whirlpoolverkleidung und lassen Sie die Wassertemperatur abkühlen, bis der Fehler verschwindet. Ersetzen Sie das Steuersystem, wenn das Problem weiterhin besteht. |
HL |
Die Wassertemperatur an der Heizung hat 48 °C erreicht. |
Siehe unten, abhängig von Ihrem Steuerungssystem. |
Prr |
Das System erkennt ein Problem mit dem Regelungssensor. |
Siehe unten, abhängig von Ihrem Steuerungssystem. |
FLO |
Das System hat während des Betriebs der Hauptpumpe keinen Wasserfluss festgestellt. |
Siehe unten, abhängig von Ihrem Steuerungssystem. |
OH |
Die Temperatur des Whirlpool-Wassers hat 42 °C erreicht. |
Siehe unten entsprechend den angegebenen Parametern. |
Die Lösung einiger Fehlermeldungen, die auf Ihrer Tastatur angezeigt werden, kann je nach Steuerungssystem unterschiedlich sein. Wir haben sie unten aufgelistet.
HL: Die Wassertemperatur an der Heizung hat 48 °C erreicht.
Nicht in das Whirlpool-Wasser steigen!
Führen Sie die folgenden Arbeiten mit Sorgfalt durch, da die Heizung sehr heiß sein kann. Messen Sie die Wassertemperatur mit einem digitalen Thermometer und vergleichen Sie die angezeigte Temperatur mit der auf Ihrer Tastatur angezeigten. Wenden Sie sich dann an Ihr Steuerungssystem.
in.yj |
Überprüfen Sie, ob das Niederspannungskabel des heat.wav richtig mit dem Sensoranschluss (P1) verbunden ist. |
|
in.ye |
Überprüfen Sie, ob der Regelungssensor und der Überhitzungssensor richtig angeschlossen sind. |
|
in.yj |
Überprüfen Sie, ob das Niederspannungskabel des heat.wav richtig mit dem Sensoranschluss (P1) verbunden ist. |
|
in.ye |
Überprüfen Sie, ob der Regelungssensor und der Überhitzungssensor richtig angeschlossen sind. |
|
Wenn die Wassertemperatur 48 °C oder mehr beträgt und die Außentemperatur sehr hoch ist |
in.yj |
Entfernen Sie die Whirlpool-Abdeckung (auch über Nacht). |
Wenn die Wassertemperatur 48 °C oder mehr anzeigt und die Außenwärme nicht die Ursache ist |
in.yj |
Stellen Sie den Sollwert auf eine niedrigere Temperatur als die aktuelle Wassertemperatur ein. Die Beleuchtung der Tastaturheizung sollte ausgehen. |
Prr: Das System erkennt ein Problem mit dem Regelungssensor
Das System prüft ständig, ob die vom Regelungssensor gemessene Temperatur innerhalb der normalen Grenzen liegt.
in.yj |
Überprüfen Sie, ob das Niederspannungskabel des heat.wav richtig mit dem Sensoranschluss (P1) verbunden ist. |
in.ye |
Überprüfen Sie, ob der Anschluss des Regelfühlers und des Überhitzungssensors (oberhalb der Heizung) richtig angeschlossen sind. |
FLO: Das System hat während des Betriebs der Hauptpumpe keinen Wasserfluss erkannt.
Stellen Sie sicher, dass die ausgewählte interne Programmierung mit Ihrer Whirlpool-Hardware kompatibel ist. Überprüfen Sie, ob die mit der Heizung verbundene Pumpe richtig konfiguriert ist.
in.yj |
Stellen Sie sicher, dass die Wasserzirkulationsventile geöffnet sind und der Wasserstand hoch genug ist. |
in.yj |
Stellen Sie sicher, dass keine Luftblasen in den Rohrkreisläufen des Geräts eingeschlossen sind (in diesem Fall können die Pumpen anormale Geräusche machen). Wenn sich Luftblasen gebildet haben, starten Sie die Pumpe und lösen Sie langsam eine der Überwurfmuttern, um die in den Rohrleitungen eingeschlossene Luft abzulassen. Ziehen Sie die Mutter wieder fest, wenn Sie fertig sind. |
in.ye |
Stellen Sie sicher, dass die mit der Heizung verbundene Pumpe (Hauptpumpe) läuft. |
in.xe |
Stellen Sie sicher, dass das in.flo-Kabel (befindet sich über der Heizung) richtig angeschlossen ist. |
OH: Die Wassertemperatur des Whirlpools hat 42° C erreicht.
Steigen Sie nicht in das Whirlpool-Wasser!
Messen Sie die Wassertemperatur mit einem digitalen Thermometer und vergleichen Sie die angezeigte Temperatur mit der auf Ihrer Tastatur angezeigten.
Wenn der Temperaturmesswert von dem Ihrer Tastatur abweicht (unter 42 °C) |
Schalten Sie den Whirlpool aus und wieder ein, um das System zurückzusetzen. |
Wenn die angezeigte Temperatur korrekt ist (über 42 °C) und die Außentemperatur hoch ist |
Entfernen Sie die Whirlpool-Abdeckung und lassen Sie den Whirlpool abkühlen. |
Wenn die angezeigte Temperatur korrekt ist (über 42 °C) und die Außentemperatur hoch ist |
Stellen Sie den Sollwert auf eine niedrigere Temperatur als die aktuelle Wassertemperatur ein. Die Heizungslampe auf der Tastatur sollte ausgehen. |
* Hinweis: Ihre Hauptpumpe stoppt möglicherweise nicht, wenn Sie sich in einem Filterzyklus befinden.
