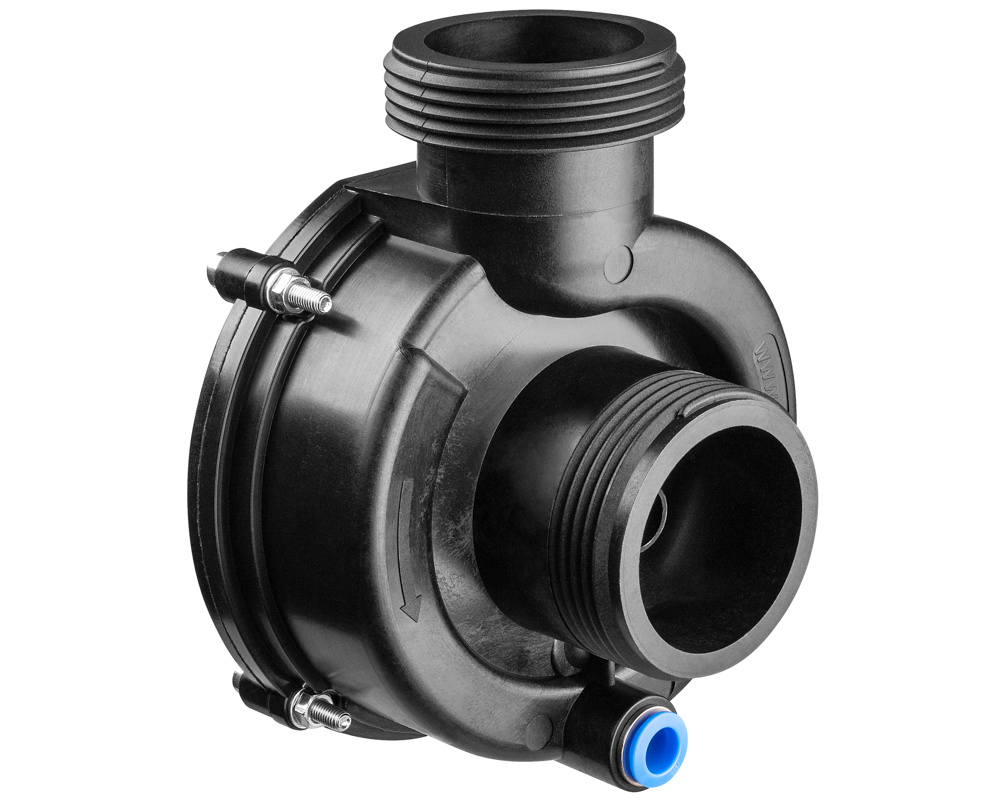

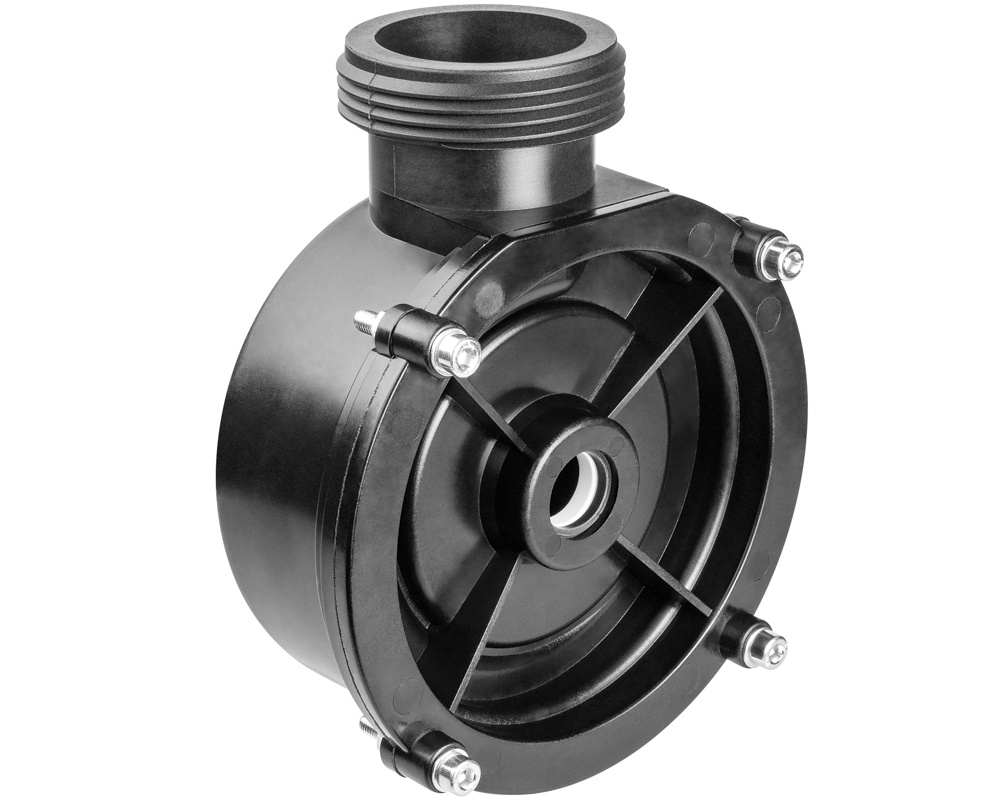

Cuerpo de bomba de circulación Koller serie 136, aspiración centrale
Este cuerpo de bomba es un repuesto para las bombas de circulación Koller con aspiración central de la serie 136: modelos 0,16 HP, 0,27 HP, 0,40 HP y 0,54 HP. Se trata de un cuerpo completo que incluye voluta, turbina, sello mecánico, brida y junta de brida. El tapón de purga está disponible por separado.
Está disponible con cuatro turbinas de diferentes tamaños, denominadas 0,16 HP - 0,27 HP - 0,40 HP y 0,54 HP.
Para determinar el modelo de cuerpo de bomba que necesita, simplemente anote la referencia que aparece en el motor de la bomba y consulte la siguiente tabla:
| Referencia de la bomba |
Modelo de turbina | Referencia del cuerpo de la bomba |
| 136-120-WC | 0,16HP - Diam. 68 mm | 136-120-C |
| 136-200-WC | 0,27HP - Diam. 72 mm | 136-200-C |
| 136-300-WC | 0,40HP - Diam. 80 mm | 136-300-C |
| 136-400-WC | 0,54HP - Diam. 87 mm | 136-400-C |
Dimensiones
Entreeje de los puntos de fijación: 130 mm
Ancho: 145 mm
Altura: 168 mm
Conexiones
Diámetro de la rosca de descarga y aspiración: 62 mm (tipo MBT 1,5 pulgadas)
Para conectar con racores de bomba 1,5" o 50 mm
Referencias Koller
136-120-C : 0.16HP
136-200-C : 0.27HP
136-300-C : 0.40HP
136-400-C : 0.54HP
