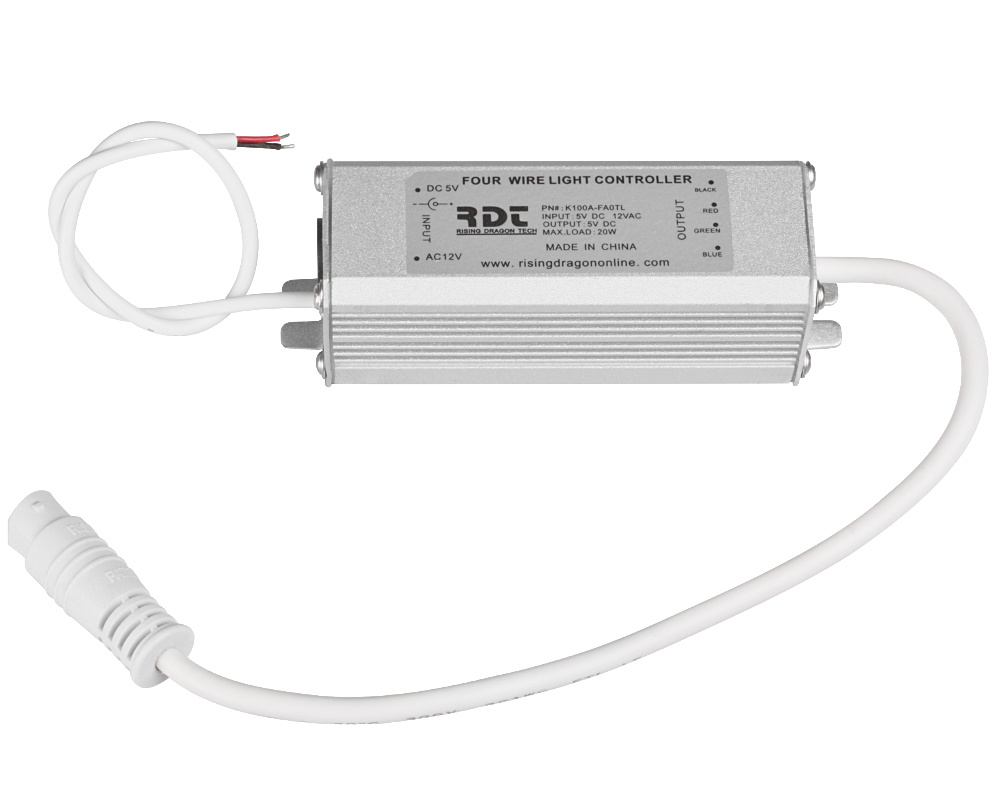

Contrôleur éclairage LED Rising Dragon "Four Wire"

Ce boîtier de contrôle d'éclairage par LEDs de la marque Rising Dragon est installé sur plusieurs marques de spas disposant d'une sortie éclairage en 12V, dont Arctic Spas. Il se raccorde à la sortie lumière de votre système de contrôle en 12V AC, et aussi à un transformateur en 5V DC (courant continu).

Avec sa sortie DIN RGB, plusieurs câbles LED ou kits 5" (Option B) et 2,5" peuvent être chaînés, et l'unité de contrôle gère les changements de couleur afin que toutes les LEDs restent synchronisées.

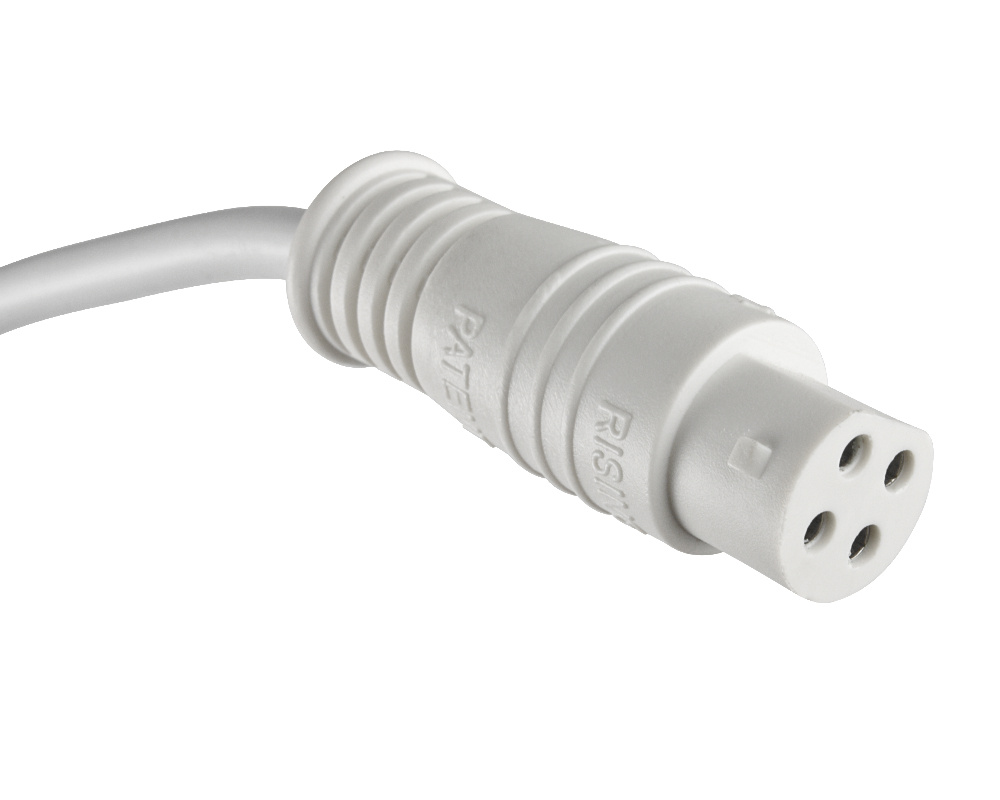

Ce contrôleur ne doit pas être confondu avec le modèle à deux fils de la marque conçu pour le sytème d'éclairage Pinnacle. Les deux versions ne sont pas interchangeables ! Vérifiez bien la prise de sortie du connecteur, à deux ou quatre pins (voir photo 2).

Caractéristiques techniques
Tension d'alimentation : 5V DC
Tension de contrôle : 12V AC
Tension de sortie : 5 V DC
Puissance : 20 W

Références
Rising Dragon : K100A-FA0TL
