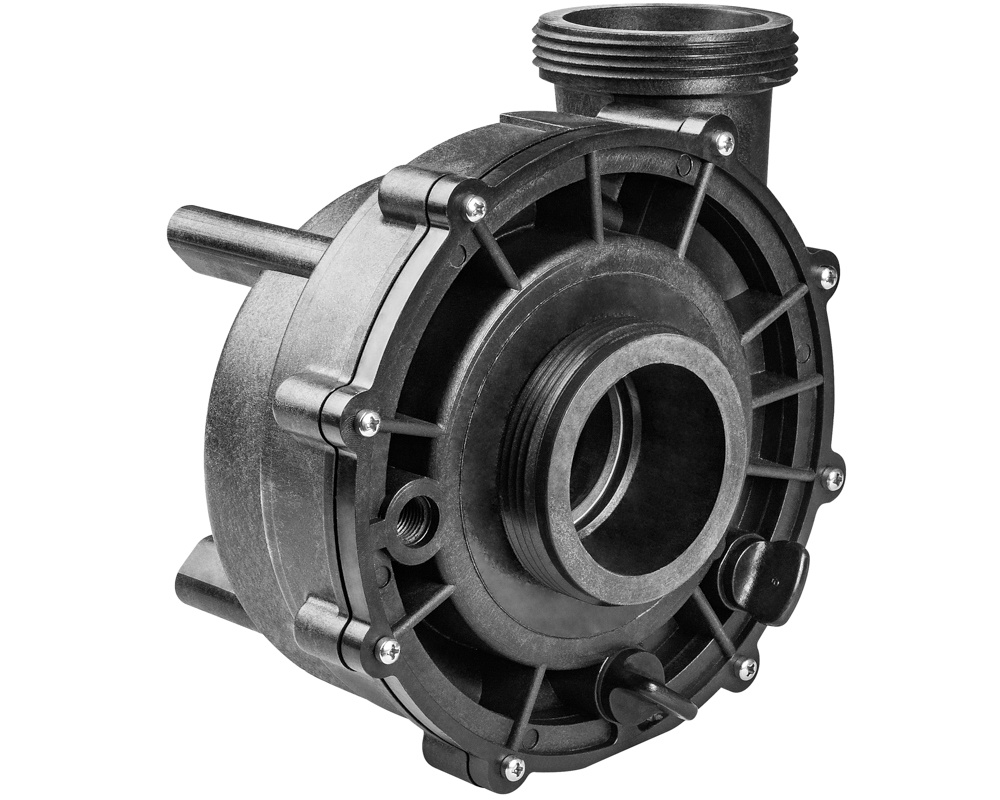

Corps de pompe CMP 3 HP bi-vitesse

Ce corps de pompe CMP est vendu avec sa volute, sa turbine, sa garniture mécanique, sa flasque et son joint.

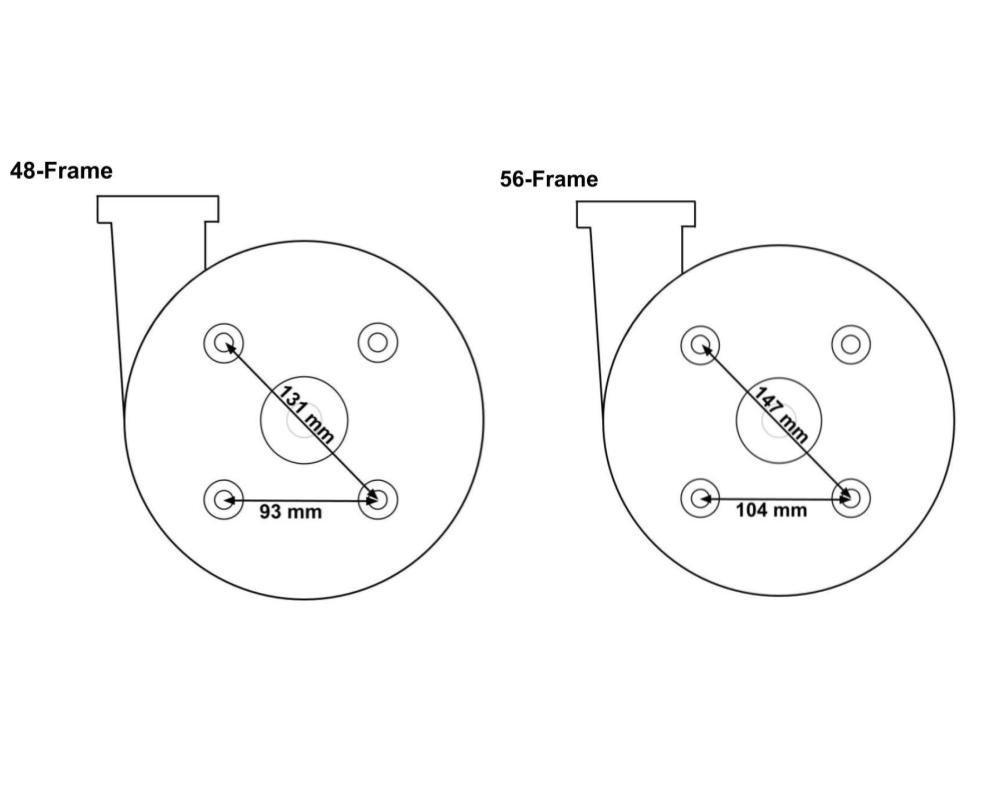

Grâce aux deux jeux de points de fixation au moteur (voir photo 3), ce corps de pompe est en 48-Frame ET en 56-Frame, qui correspondent aux deux standards les plus répandus en ce qui concerne les pompes de spa.

Il est compatible avec les pompes bi-vitesse ASD ATL-4 (en 56-Frame), et convient parfaitement au moteur bi-vitesse 48-Frame de la marque US Motor.

N'oubliez pas si nécessaire un jeu de vis vis #8-32 ou #10-32 afin de fixer le corps de pompe au moteur.

Si vous avez un doute concernant la mesure du châssis (en 48-Frame ou en 56-Frame), on vous explique comment mesurer les entraxes de fixation.

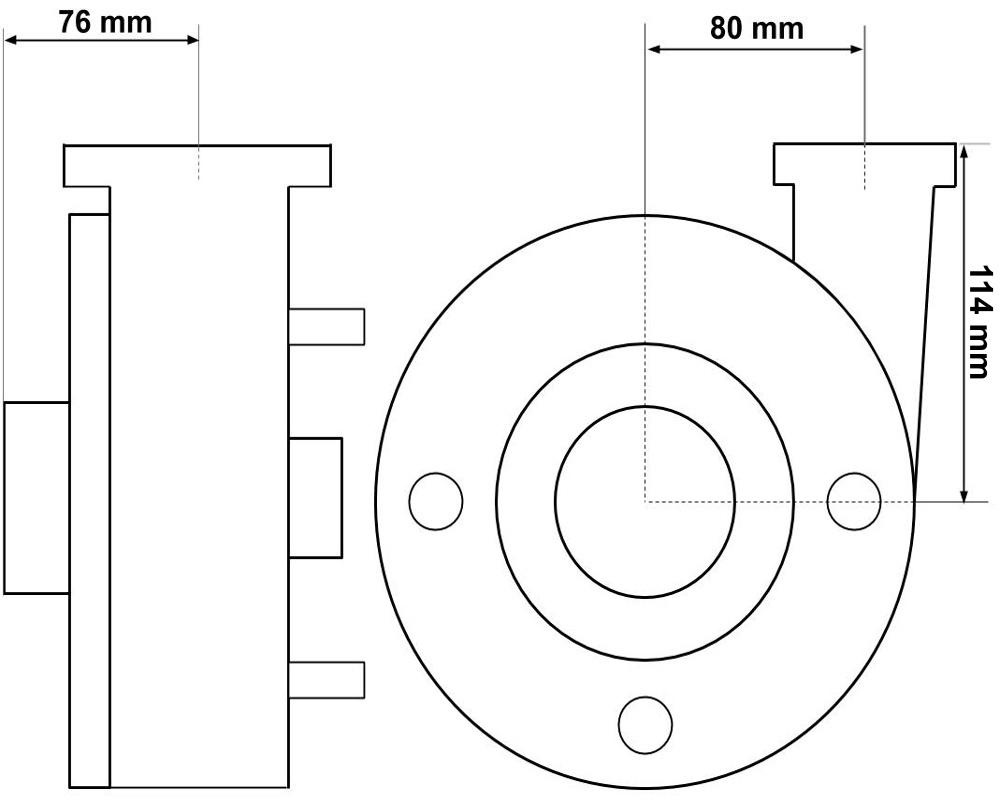

Dimensions
Entraxe diagonal des points de fixation au moteur : 131 ou 147 mm
Largeur : 197 mm
Hauteur : 213 mm

Raccordements
Refoulement et aspiration : embout mâle fileté d'un diamètre extérieur de 78 mm (type 2 pouces MBT)
Le corps de pompe se raccorde normalement à un tuyau en 2 pouces. D'autres dimensions sont également disponibles.

Références
CMP : 27203-300-000
ASD : 10-10010001
