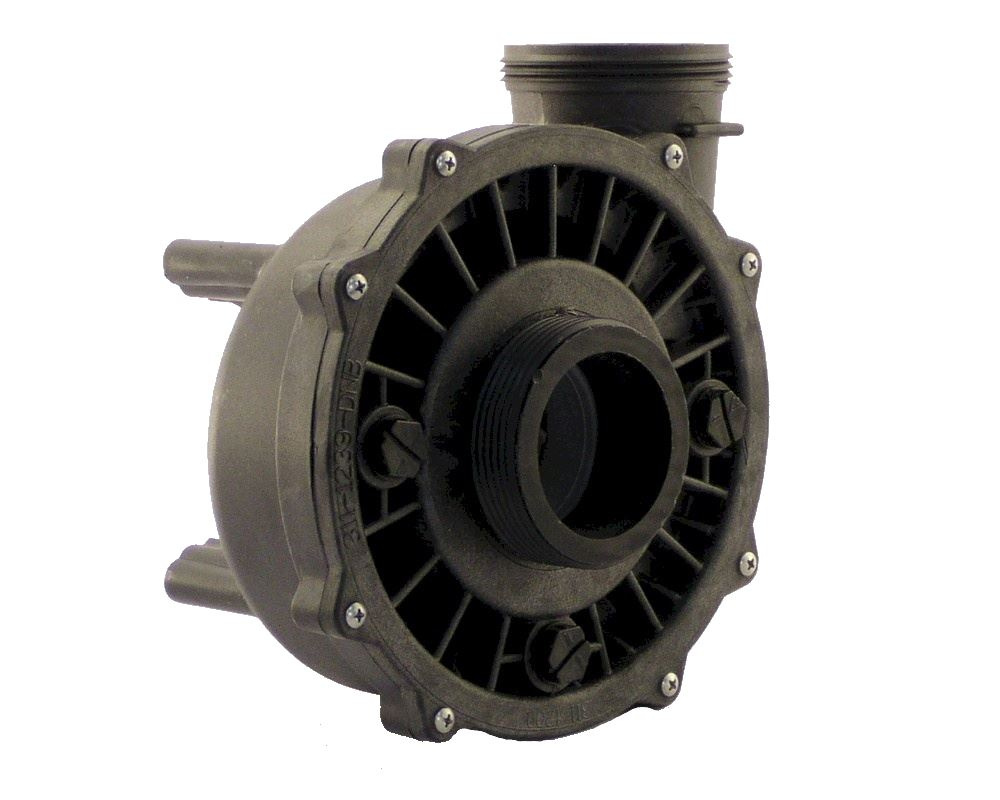

Corps Waterway Executive 56-Frame
Ce corps de pompe de la série Waterway Executive est complet (oui, la garniture mécanique est bien dedans), et il suffit de le raccorder à un moteur avec un jeu de vis #10-32.
Il est compatible avec tous les différents moteurs 56-Frame, mono-vitesse et bi-vitesse, quelque soit leur puissance.
Si vous avez un doute concernant la mesure du châssis (en 48-Frame ou en 56-Frame), on vous explique comment mesurer les entraxes de fixation.
Il est disponible avec un choix de quatre turbines de tailles différentes, appelées 2 HP, 3 HP, 4 HP et 5 HP. Attention : cette nomenclature correspond aux versions américaines de ces pompes ! La puissance indiquée sur la turbine sera normalement plus élevée que celle du moteur de votre pompe. Pour choisir le bon modèle, cherchez une référence sur la turbine ou le corps de votre pompe actuelle, et non pas sur le moteur. En cas de doute, nous vous conseillons d'utiliser la version 3 HP pour un moteur de moins de 1500 W, 4 HP pour un moteur de 1500 à 1800 W, et 5 HP pour un moteur de plus de 1800 W.

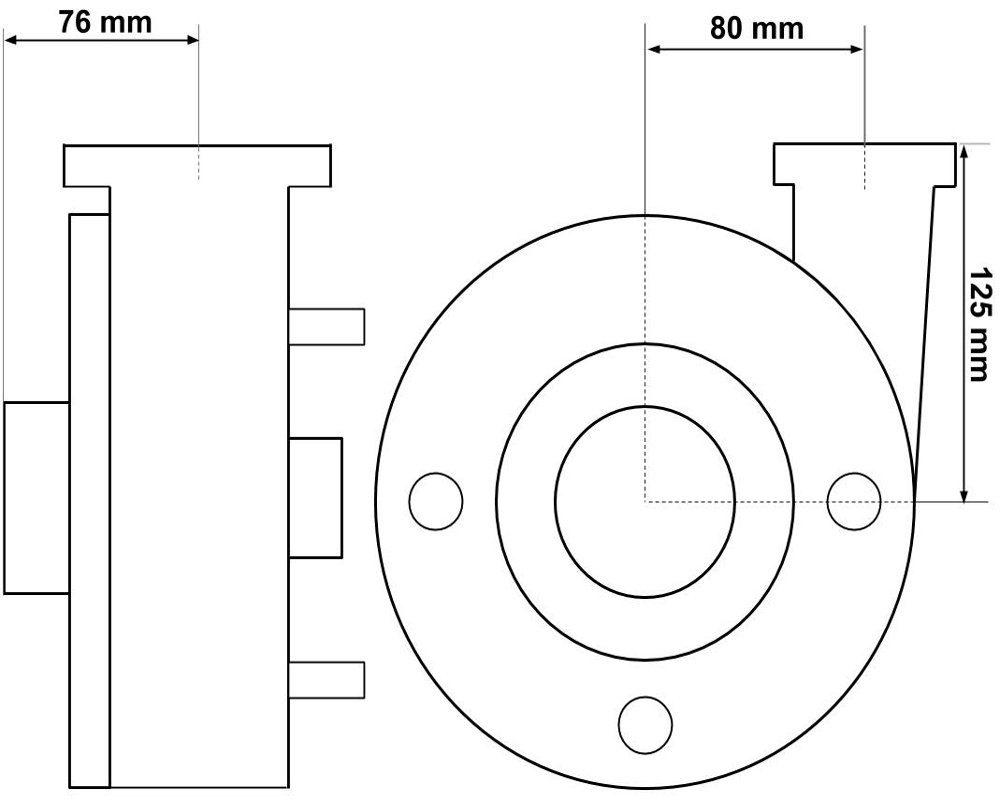

Dimensions
Largeur : 204 mm
Hauteur : 214 mm

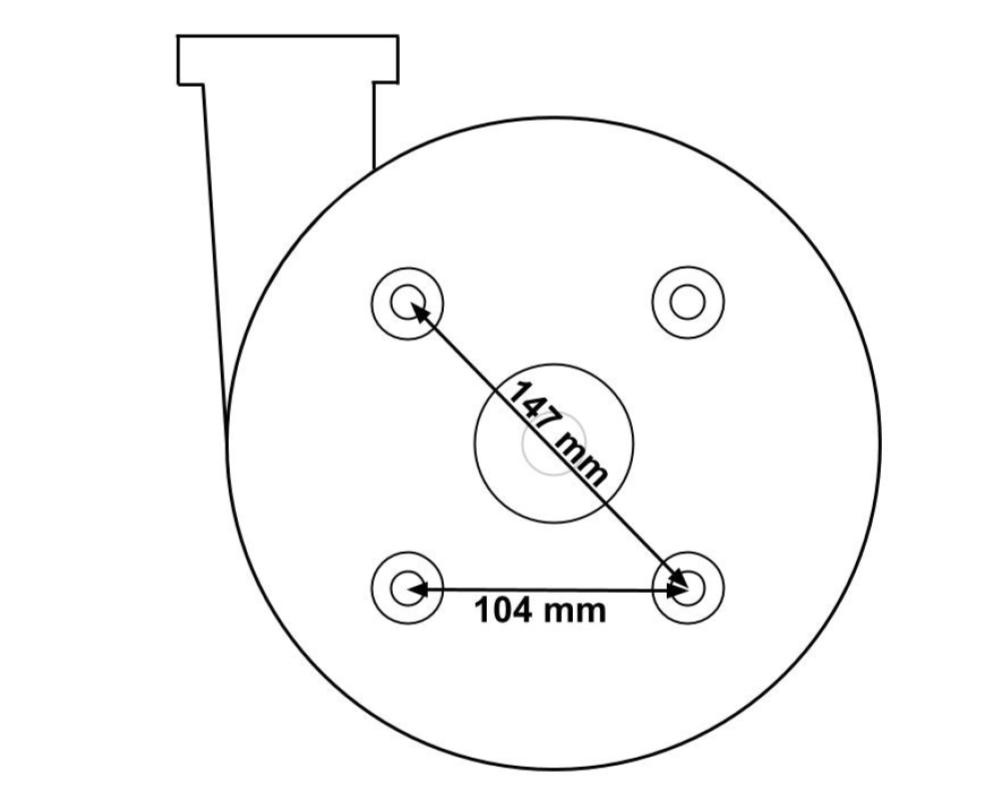

Entraxe des points de fixation : 147 mm diagonal, 104 mm horizontal/vertical. Ce corps est compatible avec des moteurs 56-Frame mono-vitesse et bi-vitesse.
Raccordements
Refoulement : embout mâle fileté d'un diamètre extérieur de 78 mm
Aspiration : embout mâle fileté d'un diamètre extérieur de 78 mm ou de 94 mm
Ce corps de pompe se raccorde normalement à un tuyau en 2 pouces
Références Waterway
Corps intégral : 310-1720 (2HP), 310-1730 (3HP), 310-1740 ou 310-6970-SL (4HP), 310-1750 (5HP), 310-1440, 310-1480, 310-1500 ou 310-1510
Volute : 315-1220 (si vous voyez cette référence sur l'arrière de votre corps de pompe actuel, vous avez trouvé la bonne pièce !). Le 315-1260 est également compatible.
Flasque : 311-1220 (78 mm) ou 311-1210 (94 mm)
Turbine : 310-4180 (5HP), 310-4190 (4HP), 310-4200 (3HP), 310-4210 (2HP)
Toutes ces pièces sont disponibles séparément.
