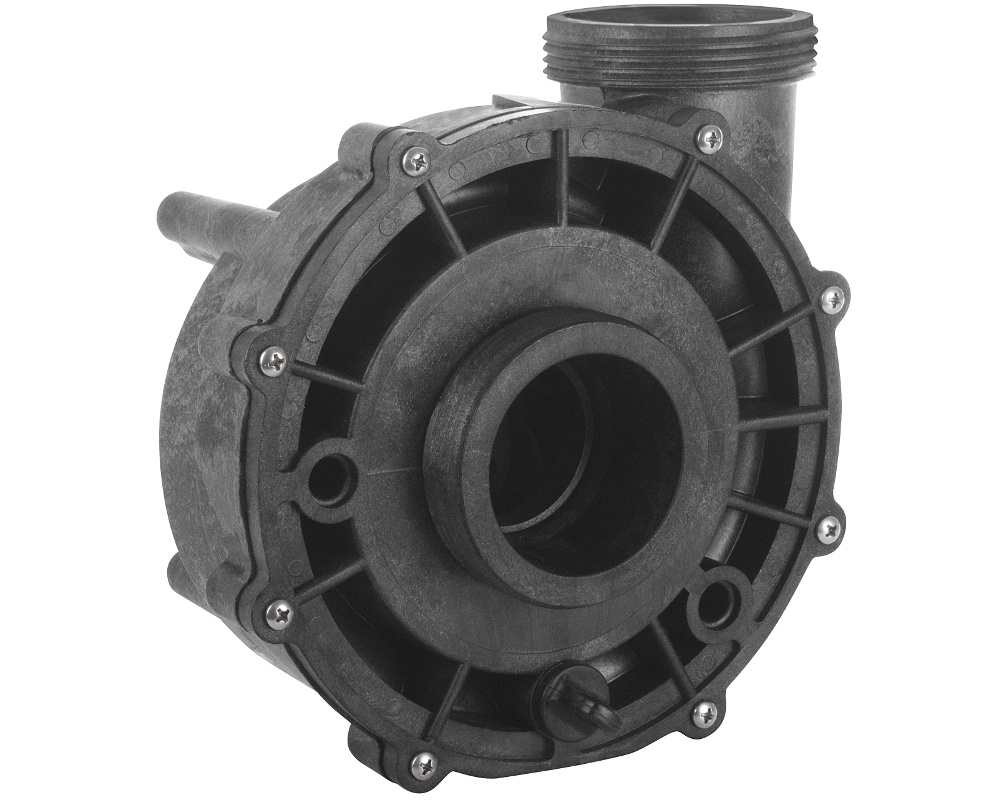

Corps XP2 48-Frame

Ce corps de pompe en 48-Frame est conçu pour la pompe Aqua-Flo Flo-Master XP2 mais il est fabriqué par Waterway. Il est vendu avec sa volute, turbine, garniture mécanique, flasque et son joint.

N'oubliez pas si nécessaire un jeu de vis #8-32 afin de fixer le corps de pompe au moteur.

Si vous avez un doute concernant la mesure du châssis (en 48-Frame ou en 56-Frame), on vous explique comment mesurer les entraxes de fixation.

Dimensions
Diamètre des pas de vis de raccordement : 78 mm
Entraxes horizontal et vertical des points de fixation au moteur : 91 mm
Entraxe diagonal des points de fixation : 131 mm

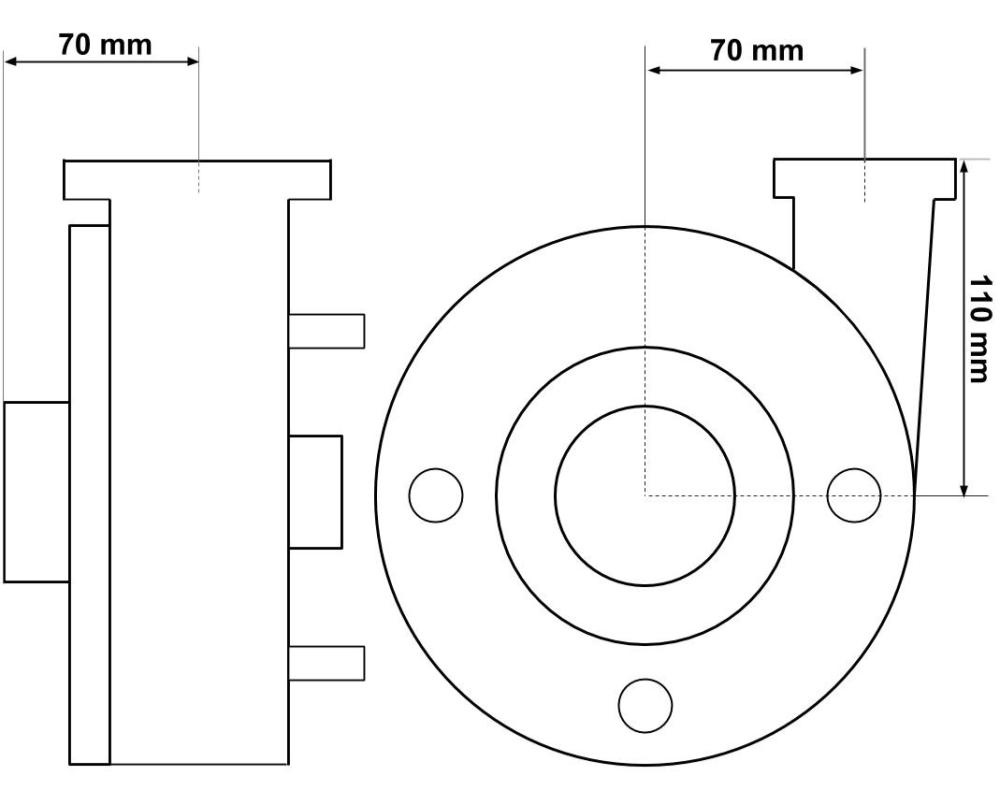

Voir les schémas pour d'autres dimensions.

Raccordements
Refoulement et aspiration : embout mâle fileté (type 2 pouces MBT) d'un diamètre extérieur de 78 mm
Cette pompe se raccorde à des tuyaux en 2 pouces. Vous pouvez également choisir des unions pour tuyaux d' 1,5 pouces ou 63 mm

Références Aqua-Flo
1,5 HP : 9104181500
2,0 HP : 91041820000
2,5 HP : 91041825000
3,0 HP : 9104183000

Références Waterway
1,5 HP : 310-2450
2,0 HP : 310-2460
2,5 HP : 310-2470
3,0 HP : 310-2480
