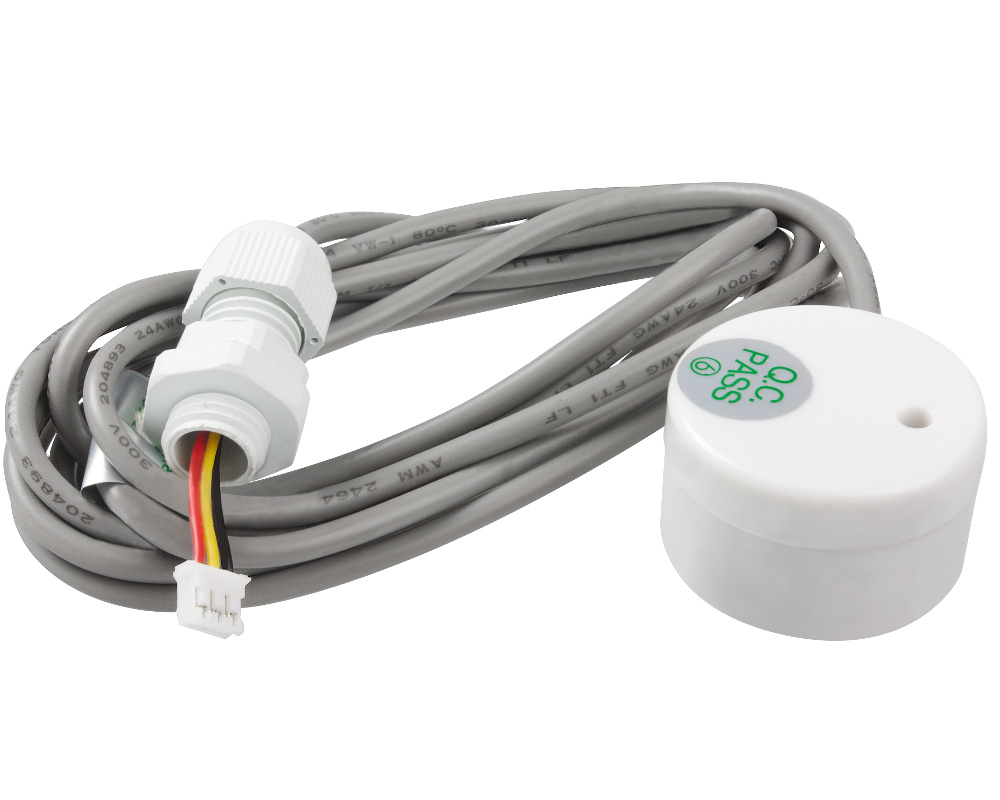

Détecteur de niveau d'eau capacitif 12V

Cette sonde de niveau d'eau se colle sous la coque du spa au niveau de la ligne d'eau et permet de détecter la présence ou l'absence d'eau dans le bassin. Elle fonctionne avec les systèmes Balboa Classic Line, entre autres.

Cette sonde est pré-réglée par le fabricant, mais si toutefois la détection ne s'effectue pas correctement, elle est équipée d'une vis de réglage derrière l'autocollant. Dévissez pour augmenter la sensibilté du capteur, ou vissez pour la baisser.

Installation
La sonde n'est pas autocollante, il vous faudra donc la coller sous la coque avec une petite quantité de de mastic et éventuellement un adhésif par dessus. En cas d'isolation sous la coque du spa, celle-ci devra être grattée pour avoir une paroi fine et assez lisse.

La sensibilité sur la sonde peut être ajustée en tournant la vis sous l'étiquette "QC" sur la sonde. Si vous tournez la vis dans le sens des aiguilles d'une montre, le niveau de la sensibilité diminuera.

Mode de fonctionnement
Rouge : +12V
Noir : Terre
Jaune : Le signal, normalement à +12V, qui se relie à la masse quand la sonde détecte de l'eau.
Un LED rouge sur le dos de la sonde s'allume lorsque l'eau est détectée.

Dimensions
Longueur du câble : 2m
Dimensions du détecteur : diamètre 35 mm, épaisseur 22 mm

Caractéristiques techniques
Alimentation: 12V DC
Sortie : Collecteur Ouvert NPN
Épaisseur de paroi compatible : de 3 à 10 mm
Température de fonctionnement : 0 à 50° C
Connecteur : 3 broches, 3 câbles (rouge, noir, jaune)

Références
Balboa : 25-0211-12
