Schémas-type pour la construction d'un spa maçonné
Il existe diverses manières de réaliser un spa maçonné. Après avoir aidé plusieurs clients à réaliser leurs projets, nous avons remarqué qu'une configuration-type revenait fréquemment, donc nous vous partageons ici les détails techniques.
Il faut noter qu'il y a trois schémas types:
- pour les jets et la partie pompe et filtration
- pour le souffleur d'air (blower)
- pour le système d'aspiration d'air par effet Venturi (explications ci-dessous).
Nous vous rappelons qu'il s'agit ici d'une installation générique de spa maçonné. Si vous souhaitez vous lancer dans la construction d'un spa de ce type, vous devez disposer de solides connaissances et compétences en bricolage. Nous vous conseillons également de faire appel à une entreprise spécialisée (souvent des constructeurs de piscines) pour toute demande particulière.
Enfin, si vous souhaitez installer un liner dans votre spa maçonné, notez que nous ne proposons pas de produits spécifiques à ce type de revêtement. Le liner pour spa même renforcé reste fragile, avec une durée de vie limitée. Il présente aussi certaines contraintes quant à l'utilisation des produits d'entretien qui peuvent l'endommager, et il supporte difficilement des températures trop élevées.
Attention : les éléments détaillés ci-dessous ne conviennent pas pour un spa à usage commercial.

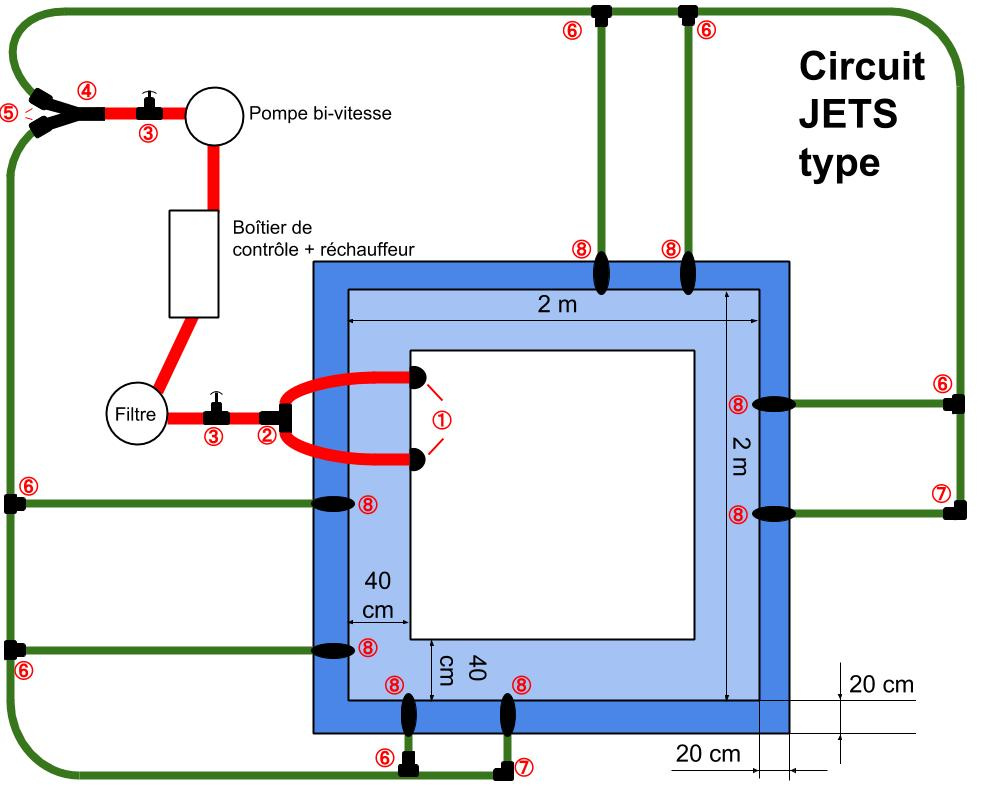

Circulation et jets de massage (schéma 1)
Ce circuit comprend la filtration, le réchauffeur (intégré dans le boîtier de contrôle) et la pompe.
Par soucis de compréhension, le schéma est divisé en deux couleurs, rouge pour une tuyauterie en 2 pouces, vert pour une tuyauterie en 1,5 pouces.
Ce poste intègre les éléments suivants, dans l'ordre des bondes d'aspiration jusqu'à la pompe (partie rouge) et de la sortie de pompe jusqu'au refoulement par les buses (partie verte) :
- 2 bondes d'aspiration (1), avec pour les assembler un Té 2 pouces (2)
- 1 vanne guillotine 2 pouces (3) qui permet d'isoler l'ensemble filtre-réchauffeur-pompe
- 1 filtre Waterway Top-load
- 1 boîtier de contrôle avec réchauffeur 3 kW intégré
- 1 clavier pour la commande de la pompe, du blower et de la température (d'autres claviers compatibles sont disponibles en lien sur la page du boîtier de contrôle)
- 1 pompe bi-vitesse qui assurera la filtration en petite vitesse et le massage en haute vitesse, ainsi que des unions de pompe adaptées: ici 2 unions de pompe 78 mm pour tuyau 2 pouces
- Pour raccorder tous les éléments ci-dessus, il vous faudra du tuyau 2 pouces
Au refoulement de la pompe, nous repartons toujours avec une distribution en 2 pouces, vous aurez donc besoin des éléments suivants :
- 1 vanne guillotine 2 pouces (3) pour isoler l'ensemble filtre-réchauffeur-pompe
- 1 séparateur Y 2 pouces (4)
- 2 réducteurs 2" M vers 1,5" F (5)
Nous passons sur le circuit à une tuyauterie en 1,5 pouces.
- 6 Té 1,5 pouces (6)
- 2 coudes 1,5 pouces (7) pour les deux buses en fin de circuit
- Pour raccorder ces éléments nous vous conseillons une couronne de 15 mètres de tuyau flexible 1,5 pouces
- 8 traversées de paroi
- 8 supports de buses
- 8 buses à choisir entre directionnelles ou rotatives (8), selon le massage souhaité

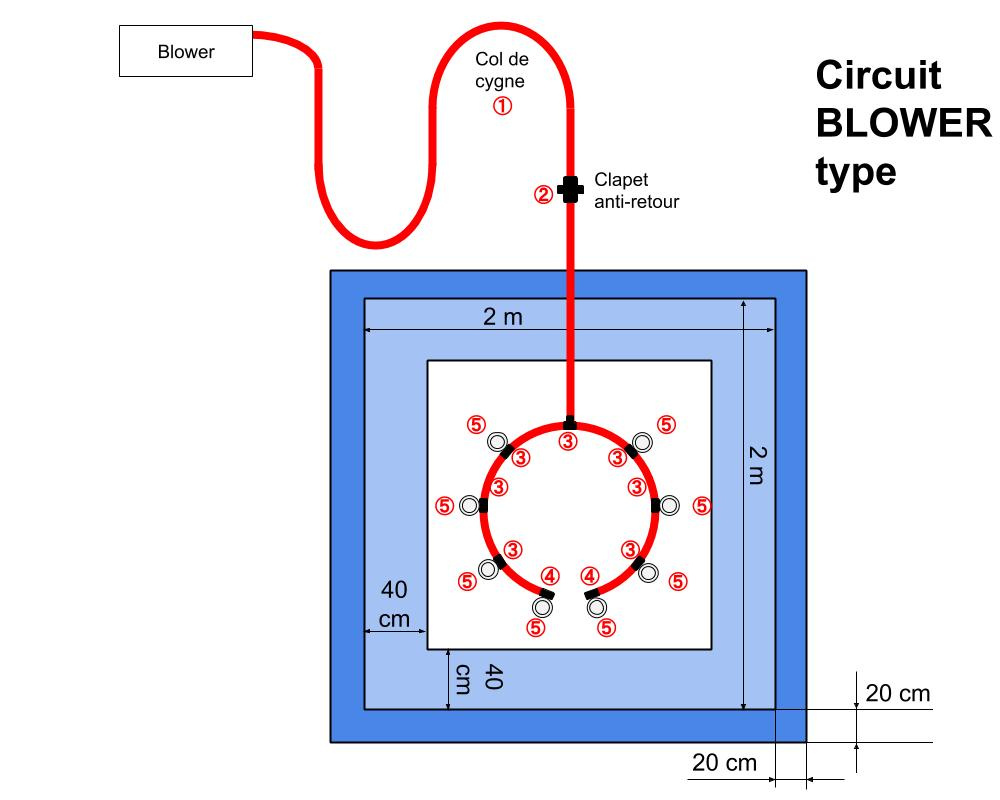

Blower et buses d'air (schéma 2)
Il s'agit de bulles d'air seules créées par un souffleur, pour obtenir ce fameux effet de bouillonnement et créer une atmosphère de détente et de relaxation. Dans cette partie on retrouvera les éléments suivants:
- 1 blower Genesis chauffé 900W
- 1 col de cygne (1) pour faire un point haut dans le circuit d'air pour éviter que l'eau ne revienne jusqu'au blower
- 1 clapet anti-retour (2) pour éviter que l'eau ne revienne dans le souffleur (sécurité supplémentaire)
- 7 Té 1 pouce femelle (3) pour effectuer la distribution à chaque buse d'air
- 2 coudes 1 pouce 90° (4) pour finir la distribution sur les buses d'air
- 8 buses Balboa Lo-Pro (5)
- Pour raccorder tous les éléments ci-dessus, il vous faudra 10 mètres environ de tuyau flexible 1" afin d'effectuer la liaison entre toutes les buses jusqu'au blower.

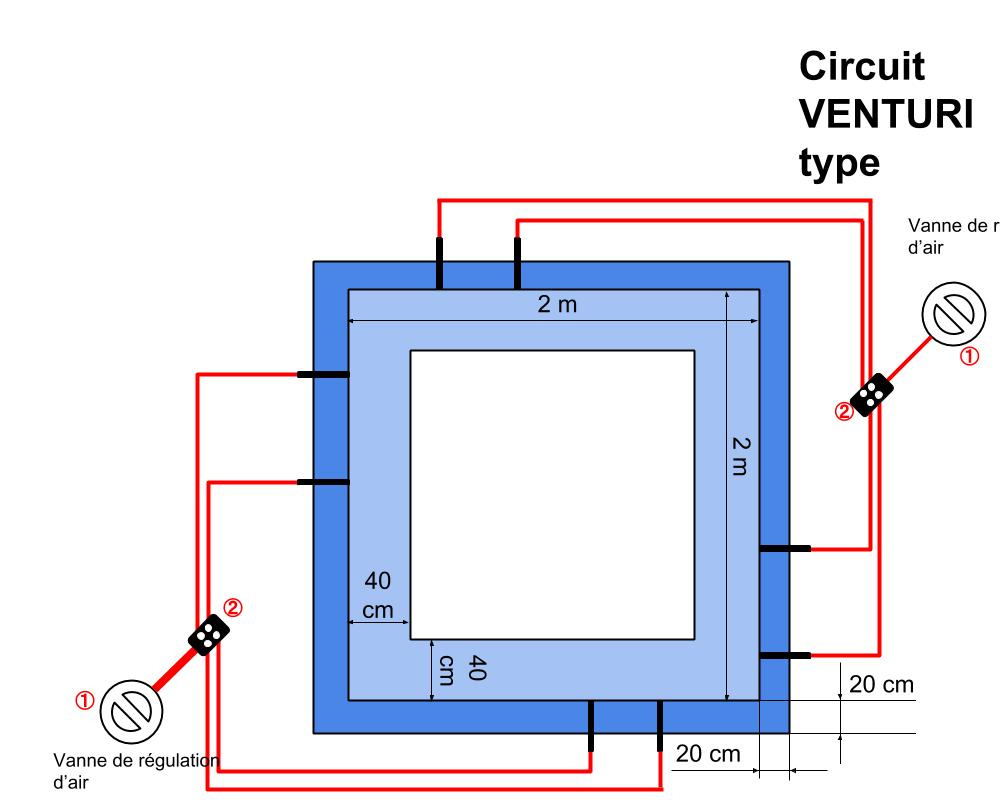

Bulles d'air par effet Venturi (schéma 3)
- 2 vannes de régulation d'air en 1 pouce (1)
- 2 nourrices (2) pour distribuer l'air à chaque jet
- Pour faire l'adaptation entre chaque vanne d'air et nourrice, vous aurez besoin de 2 réducteurs 1,5"M vers 1"F et 2 réducteurs 2"M vers 1,5"F
- 2 bouchons pour l'extrémité mâle de la nourrice
- Enfin pour relier les nourrices à chaque buse, il vous faudra environ 20 mètres de tuyau flexible 1/2"
